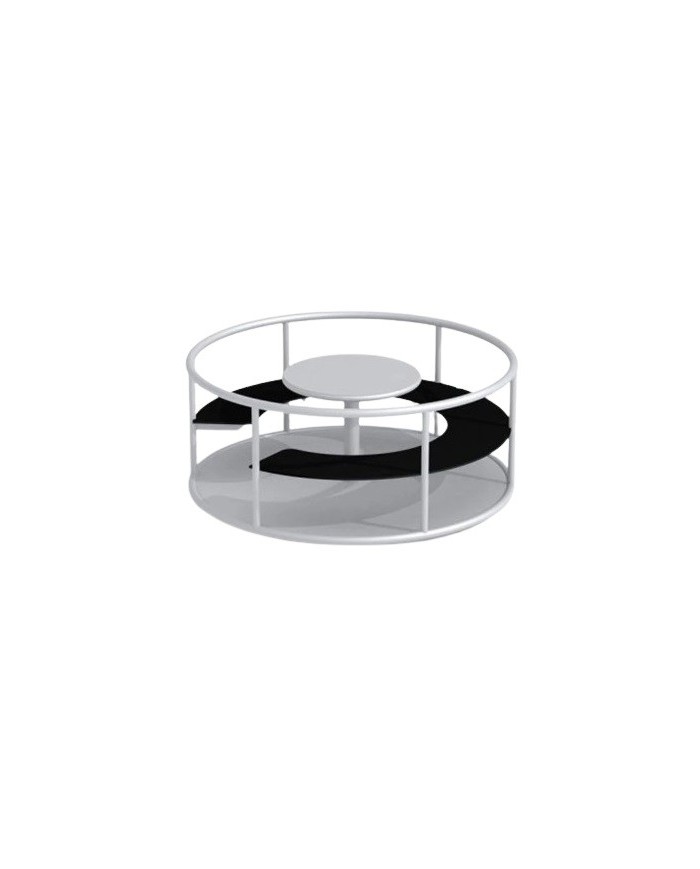

GR0009 - Sole
Cod. Mepa GR0009
Dimensioni: 1,64 x 0,74 h
Altezza di caduta: 0,74
Età d’uso: 3 – 12
Area di sicurezza: 24,99 m2
Spazio minimo: 5,64 x 5,64 m
Numero di utilizzatori: 5
Dimensioni: 1,64 x 0,74 h
Giostra Girevole con struttura portante realizzata in tubolare d’acciaio inossidabile.
Sedute realizzate in hdpe mm 15. Schienale in tubolare acciaio inossidabile mm 33.
Il Pianale di appoggio è in hdpe ad incollaggio fenolico con zigrinatura antiscivolo.
L’assemblaggio avviene mediante bulloneria in acciaio zincato e dadi autobloccanti. Elementi copridado a norma in nylon colorato.
Gli elementi di ancoraggio sono in metallo zincato a caldo.
La struttura è conforme alla UNI EN 1176.
